مصنوعات کا تعارف:

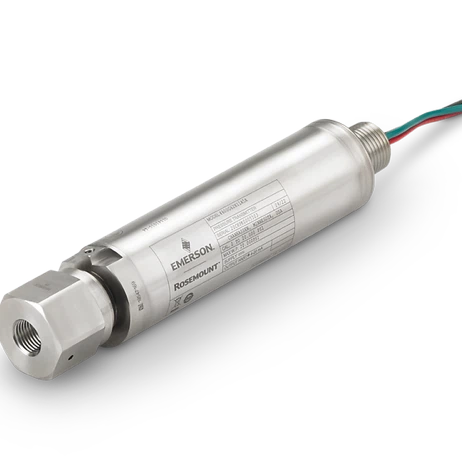

پینل ماؤنٹ ایپلی کیشنز کے لئے مثالی ، روزماؤنٹ 4600 آئل اینڈ گیس پینل پریشر ٹرانسمیٹر قابل اعتماد ، صنعت - معیاری کارکردگی فراہم کرتا ہے۔ یہ پریشر ٹرانسمیٹر 20000 PSI (1379 بار) تک ہائی پریشر کی درجہ بندی کی پیمائش کرنے کی اہلیت رکھتا ہے اور بڑھتی ہوئی لچک کے ل 40 40: 1 تک کی حدود پیش کرتا ہے۔ مزید برآں ، اس آلہ میں ایک کمپیکٹ ، ہلکا پھلکا ڈیزائن شامل ہے جس میں all - ویلڈیڈ ، سٹینلیس سٹیل کی تعمیر ہے ، جو ایک مستحکم اور مضبوط حل فراہم کرتی ہے جو سخت ماحول کا مقابلہ کرتی ہے۔

مصنوعات کی خصوصیت:

مستحکم اور قابل اعتماد حل کے لئے 20000 PSI (1379 بار) کی ہائی پریشر کی درجہ بندی کی پیمائش کرتا ہے
کمپیکٹ ، ہلکا پھلکا ڈیزائن پینل ماؤنٹ ایپلی کیشنز کے لئے مثالی ہے
تمام - ویلڈیڈ سٹینلیس سٹیل کی تعمیر سخت ماحول میں وشوسنییتا کو زیادہ سے زیادہ کرتی ہے
40: 1 حد تک حد سے متعلق درخواست میں لچک میں اضافہ ہوتا ہے
5 سال تک URL کے 0.25 ٪ کے استحکام کی بحالی کے اخراجات کو کم سے کم کرتا ہے اور کارکردگی کو بہتر بناتا ہے

پروڈکٹ پیرامیٹر:

ماڈل

کوڈ	تفصیل
4600	تیل اور گیس پینل پریشر ٹرانسمیٹر

دباؤ کی قسم

کوڈ	تفصیل
G	مہر بند گیج
A	مطلق

کوڈ	تفصیل
2	0-20 سے 0-150 PSI
4	0-125 سے 0-5،000 PSI
5	0-330 سے 0-10،000 PSI
6	0-660 سے 0-20،000 PSI (صرف H11 کے ساتھ دستیاب ہے)

lsolating ڈایافرام/پروسیس کنکشن مواد

تعمیر کے مواد ہر NACE® MR0175/1S 0 15156} 0 15156} ھٹا آئل فیلڈ پروڈکشن ماحول کے لئے ، ماحولیات کے لئے کچھ مواد پر لاگو ہوتا ہے ، تفصیلات کے لئے تازہ ترین معیار سے مشورہ کریں ، منتخب کردہ مواد کو بھی ھٹی ریفائننگ ماحول کے لئے NACE MR0103 کی تشکیل کریں۔

کوڈ	تفصیل
2	316L ایس ایس ٹی
3	مصر دات C-276

مصنوعات کے سرٹیفیکیشن

کوڈ	تفصیل
E1	ایٹیکس فلیم پروف
I1	ایٹیکس اندرونی حفاظت
N1	ایٹیکس ٹائپ این
این ڈی	ایٹیکس دھول lgnition - ثبوت
E2	inmetro flameprof
E5	ایف ایم کی منظوری والا دھماکہ
I5	ایف ایم کی منظوری داخلی حفاظت ، غیر - incendive
K5	ایف ایم کی منظوری والی دھماکہ خیز ، اندرونی حفاظت ، غیر - incendive (E5 اور 15 کا مجموعہ)
E6	CSA دھماکے سے متعلق ، ڈویژن 2
I6	CSA اندرونی حفاظت
K6	CSA دھماکے سے متعلق ، اندرونی حفاظت ، ڈویژن 2 (E6 اور 16 کا مجموعہ)
E7	IECEX فلیم پروف ، ڈسٹ lgnition - ثبوت
ایم	ٹیکنیکل ریگولیشنز کسٹم یونین (ای اے سی) فلیم پروف
میں	ٹیکنیکل ریگولیشنز کسٹم یونین (ای اے سی) اندرونی حفاظت
کلومیٹر	ٹیکنیکل ریگولیشن کسٹم یونین (ای اے سی) فلیم پروف اور اندرونی حفاظت
کا	ایٹیکس/سی اے فلیم پروف اور اندرونی حفاظت (مجموعہ کا مجموعہ 1 ، 11 ، £ 6 ، اور 16)
کے بی	ایف ایم کی منظوری اور سی ایس اے دھماکہ خیز اور اندرونی حفاظت (E5 ، E6 ، 15 ، اور 16 کا مجموعہ)
کے سی	ایف ایم کی منظوری اور ایٹیکس دھماکہ خیز اور اندرونی حفاظت (E5 ، E1 ، 15 ، اور 11 کا مجموعہ)

انشانکن سرٹیفیکیشن

کوڈ	تفصیل
Q4	انشانکن ڈیٹا سرٹیفکیٹ LS 0 104742.1 یا en 10204 2.1 کے ساتھ مطابقت رکھتا ہے

مادی ٹریسیبلٹی سرٹیفیکیشن

کوڈ	تفصیل
Q8	مادی ٹریسیبلٹی سرٹیفیکیشن فی این 10204 3.1 b

جہتی ڈرائنگ

کوپلانار ماڈیول کے ساتھ ٹرانسمیٹر

طول و عرض انچ (ملی میٹر) میں ہیں۔

چترا 3: رینج 2 اور 4

A. گراؤنڈ

B. الیکٹریکل کنکشن ½ -14 این پی ٹی

C. اختیاری گراؤنڈ سکرو (آرڈرنگ آپشن D4)

D. عمل کنکشن

E. اختیاری گراؤنڈ سکرو (T1 آپشن کے ساتھ معیاری)

طول و عرض انچ (ملی میٹر) میں ہیں۔

چترا 4: حد 5 اور 6

A. گراؤنڈ
B. الیکٹریکل کنکشن ½ -14npt
C. اختیاری گراؤنڈ سکرو (آرڈرنگ آپشن D4)
D. عمل کنکشن
E. اختیاری گراؤنڈ سکرو (T1 آپشن کے ساتھ معیاری)
طول و عرض انچ (ملی میٹر) میں ہیں۔
